产品概述

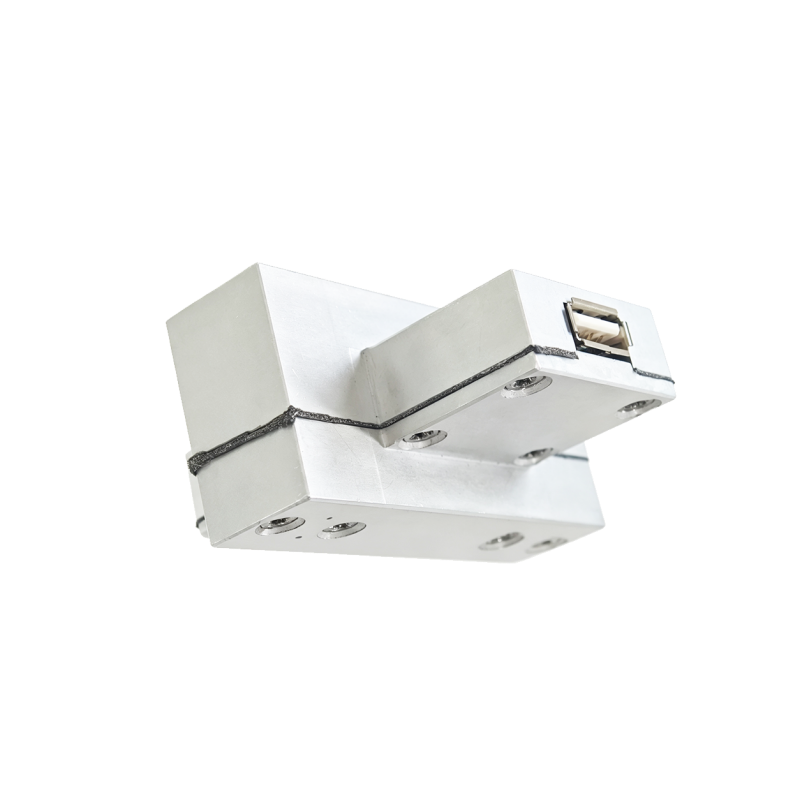

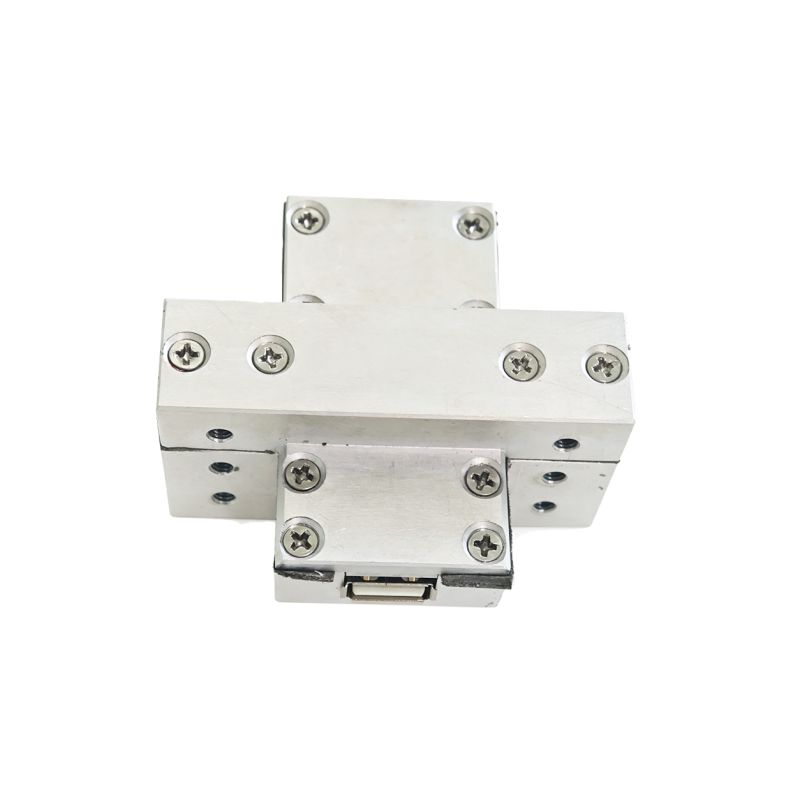

本款单通道 USB2.0 滤波连接器归属 USBx 系列，为屏蔽箱、小型电波暗室专用信号穿墙器件，采用一体式机加工铝合金密闭屏蔽腔体，单口 USB2.0 母头直通结构。产品嵌入式安装于屏蔽舱舱壁，实现屏蔽腔内外低速数据通讯与小功率供电互通，在保障 480Mbit/s 稳定传输的同时，阻挡射频信号沿 USB 线缆穿透屏蔽壳体，防止舱内无线射频信号外泄，广泛应用于蓝牙遥控器、智能传感器、TWS 耳机等产品射频测试、EMC 电磁兼容单工位自动化测试场景。

参数表

分类	参数项	技术指标
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	5V 0.5A
EE 电气参数	最大传输速度	480Mbit/s（USB2.0）
结构参数	接口形式 / 数量	USB2.0 A 型母头 / 1 port
	整机外形尺寸	71mm68mm35mm
	安装螺丝规格	6-M4

典型应用场景

✅ 智能传感器、蓝牙遥控器、TWS 耳机单工位屏蔽箱射频测试

✅ 设备调试通讯、日志采集等低速信号屏蔽测试方案

✅ 700MHz~12GHz 无线终端射频性能、EMC 电磁兼容测试

✅ 小型屏蔽舱、接口安装空间狭小场景信号穿墙

✅ 电波暗室低速 USB 信号隔离布线系统

选型提示

本品属于 USBx 系列滤波连接器；同系列可选单口 USB3.0、Type-C 以及多通道型号；支持与 RJ45 网口、BNC、DC 电源、XLR 音频接口组合，定制一体化多信号复合型滤波连接器。
