产品概述

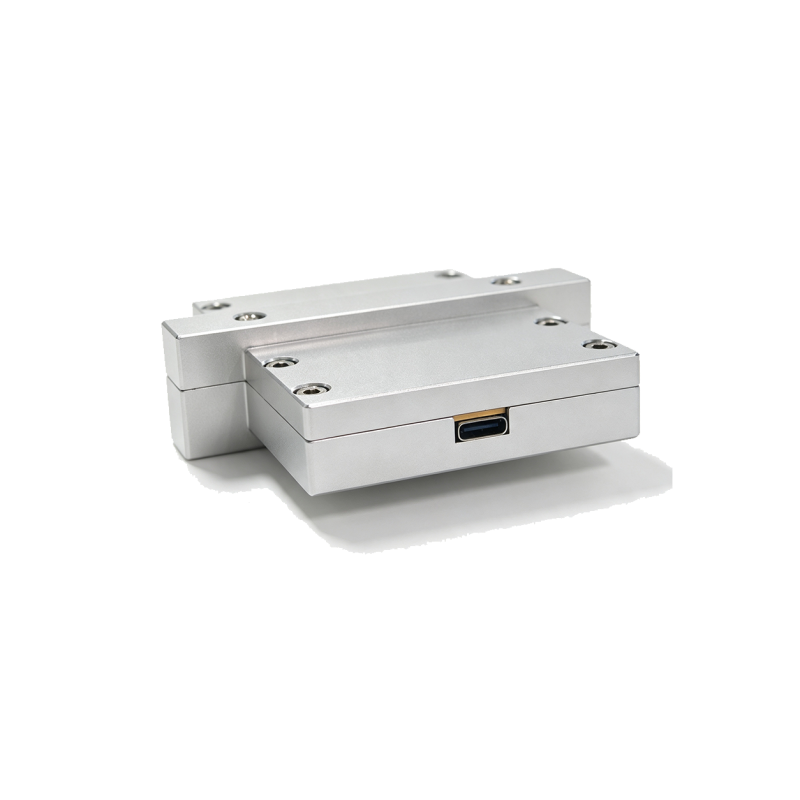

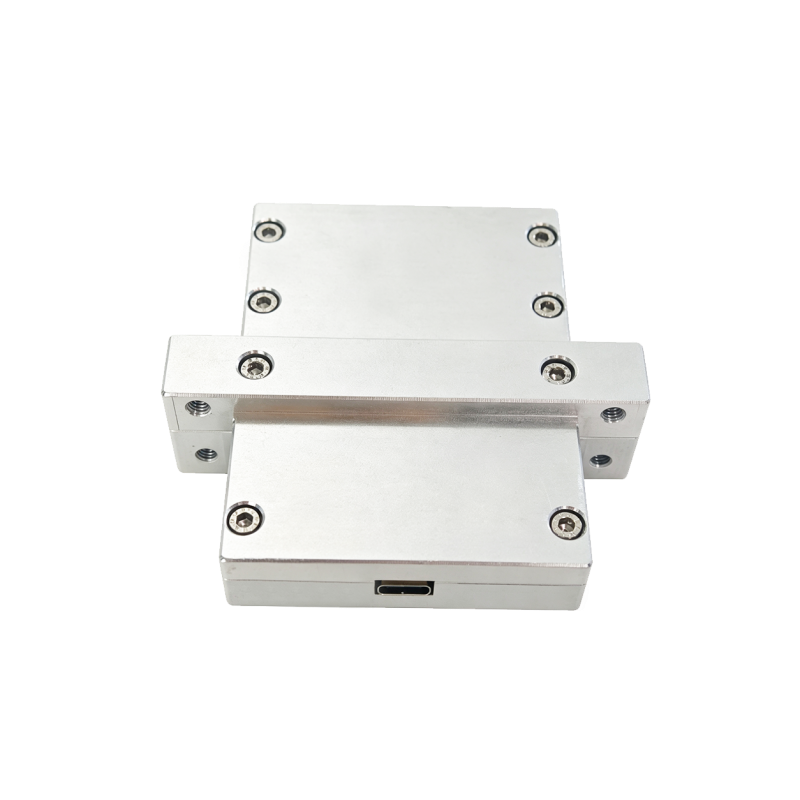

本款单通道 Type-C 滤波连接器属于 USBx 系列屏蔽舱专用高速信号穿墙组件，采用 Type‑C 双母头直通结构，全密闭机加工铝合金屏蔽腔体。产品嵌入式安装在屏蔽箱、电波暗室舱壁，实现屏蔽腔内外高速数据传输与供电连通；在保证 10Gbit/s 高速通讯性能的同时，抑制射频信号沿线缆穿越屏蔽舱，杜绝舱内无线信号外泄，广泛用于手机、TWS 耳机、便携数码产品射频测试、快充测试、EMC 电磁兼容测试场景。

参数汇总表

参数分类	参数项	技术指标
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	20V 5A
EE 电气参数	最大传输速度	10Gbit/s
结构参数	接口形式 / 数量	Type‑C 双母头 / 1 port
	整机外形尺寸	84mm97mm31mm
	安装螺丝规格	2-M3、2-M4

典型应用场景

✅ 手机、智能穿戴、TWS 耳机单工位屏蔽箱射频自动化测试

✅ Type‑C 快充测试、高速数据通讯、设备调试屏蔽测试方案

✅ 700MHz~12GHz 消费电子射频指标、EMC 电磁兼容测试

✅ 小型屏蔽舱、接口空间有限场景信号供电穿墙

✅ 电波暗室单通道 Type‑C 高速信号隔离布线

选型提示

本品属于 USBx 系列滤波连接器；同系列可选单口 USB2.0、USB3.0、多通道 Type‑C 型号；支持和 RJ45、BNC、DC 电源、XLR 音频接口组合，定制一体化多信号复合型滤波连接器。
