USB2.0 滤波连接器-4ports_江苏联康信息股份有限公司

内容详情

产品概述

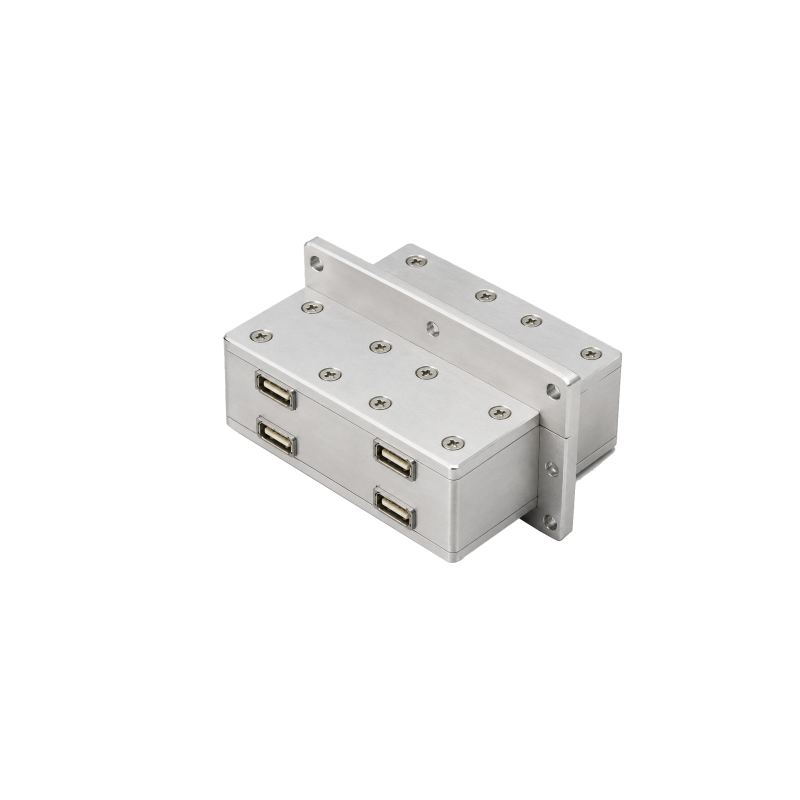

本款4 通道 USB2.0 滤波连接器隶属于 USBx 系列，是屏蔽箱、电波暗室专用数据信号穿墙组件，集成 4 路标准 USB2.0 A 型母头，采用全密闭机加工铝合金屏蔽腔体。设备安装于屏蔽舱舱壁，实现屏蔽腔内外低速数据通讯与小功率供电互通；在保障 480Mbit/s 稳定传输的基础上，有效阻挡射频信号沿数据线缆穿透屏蔽壳体，避免舱内无线射频信号向外泄漏，多用于蓝牙设备、智能硬件、传感器类产品射频测试、EMC 电磁兼容自动化测试场景。

参数汇总表

参数分类	参数项	技术指标
基础物料信息	成品 BOM 料号	W05-000534
基础物料信息	3D 模型调取料号	H090001988
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	5V 0.5A
EE 电气参数	最大传输速度	480Mbit/s（USB2.0）
结构参数	接口形式 / 数量	USB2.0 A 型母头 / 4 ports
	整机外形尺寸	120mm68mm60mm
	安装孔规格	8-Φ4.4 通孔

典型应用场景

✅ TWS 耳机、智能传感器、遥控器等低速通讯设备屏蔽箱测试

✅ 设备调试指令传输、日志采集、低速通讯屏蔽测试方案

✅ 700MHz~12GHz 无线终端射频性能、EMC 电磁兼容测试

✅ 多通道批量自动化测试产线屏蔽舱信号穿墙

✅ 电波暗室低速 USB 信号隔离布线系统

选型提示

本品属于 USBx 系列滤波连接器；可选配 1/2/4 通道 USB2.0、USB3.0、Type-C 多种规格；支持与 RJ45、BNC、DC 电源、XLR 音频接口组合，定制一体化多信号复合型滤波连接器。
