产品概述

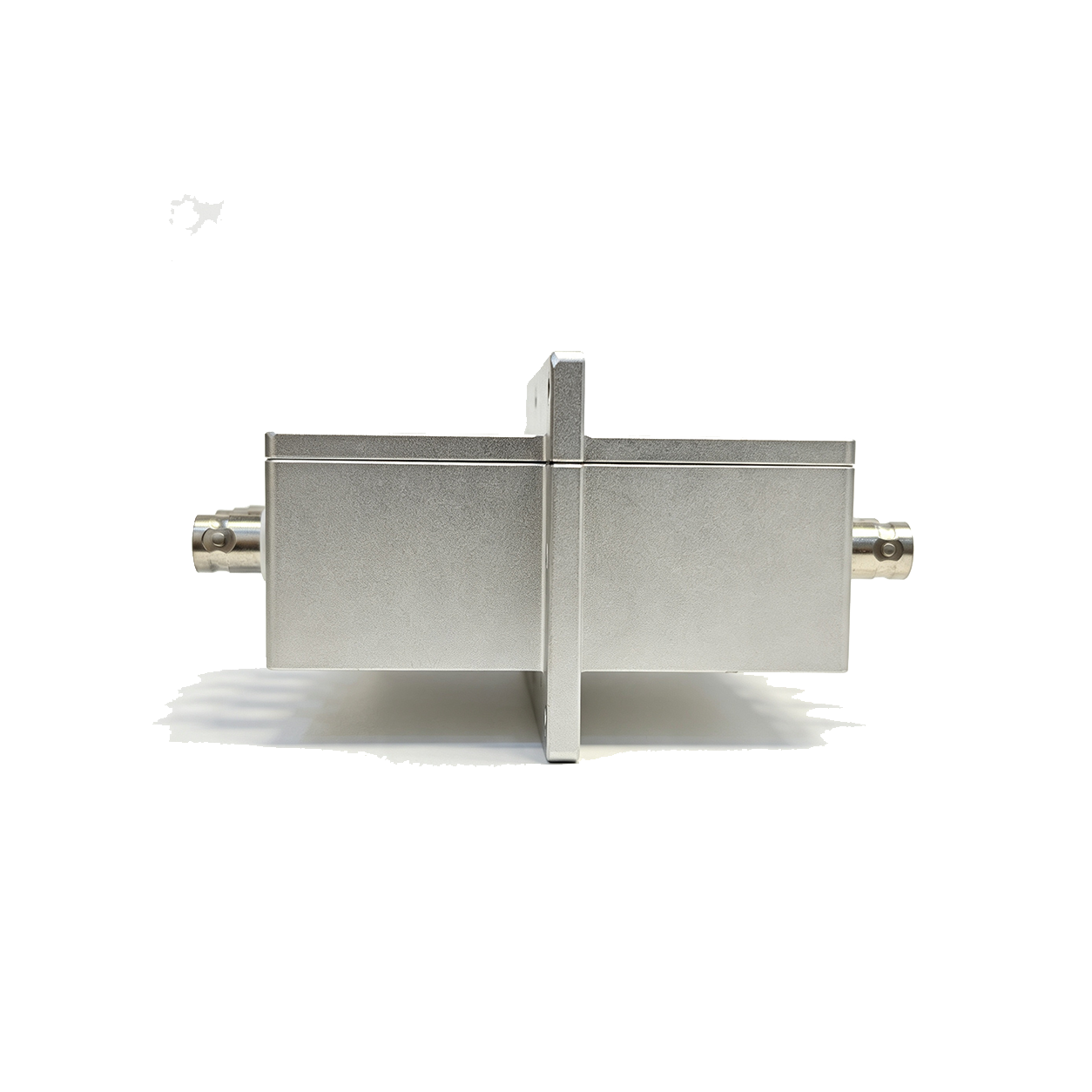

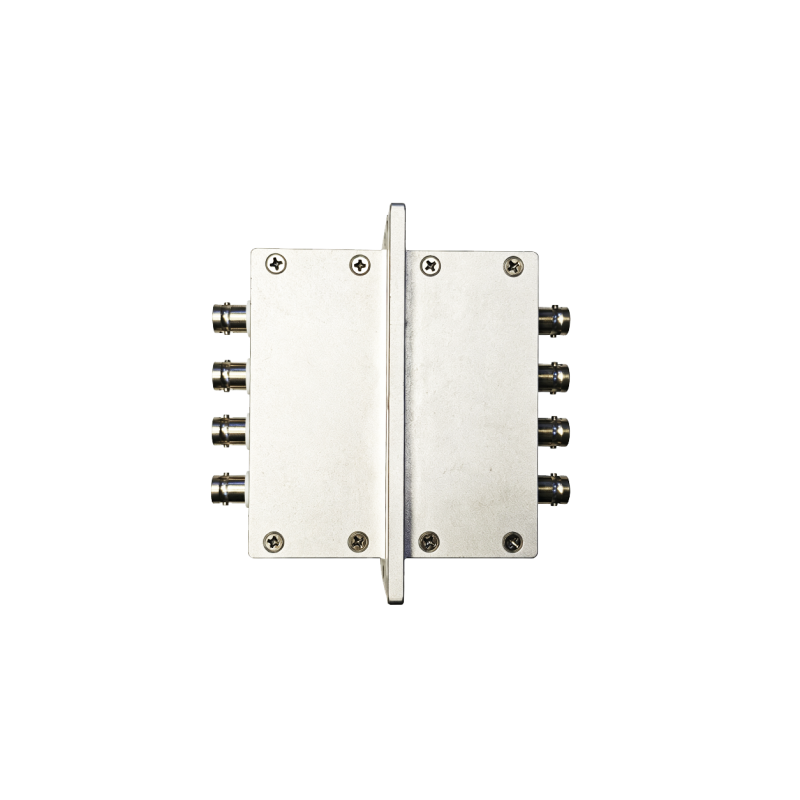

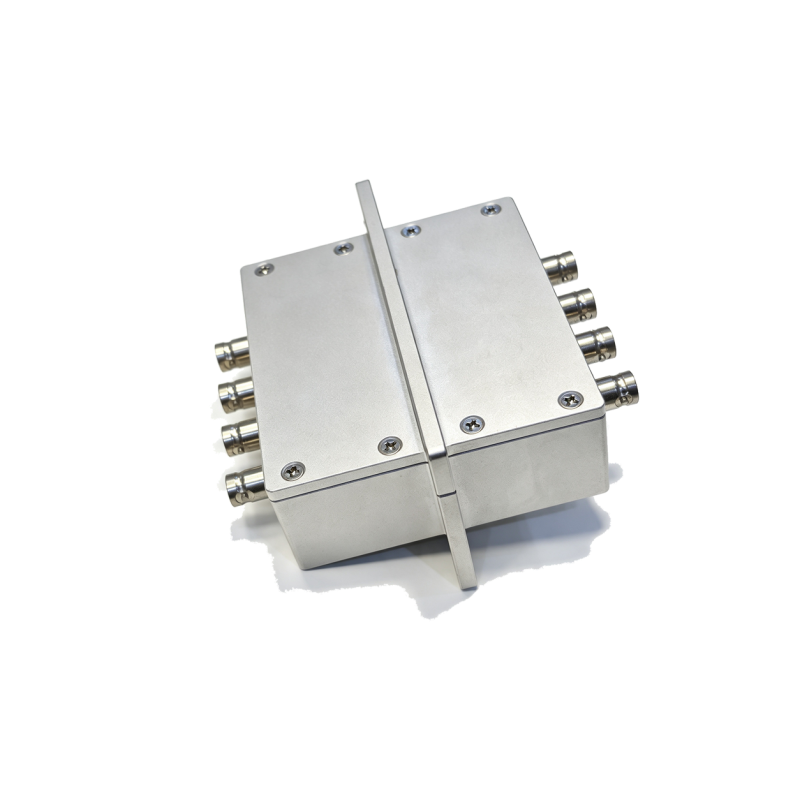

本款四通道 BNC 滤波连接器为屏蔽箱、电波暗室专用同轴信号穿墙器件，集成 4 路标准 BNC 母头接口，采用全密闭机加工铝合金屏蔽腔体。设备安装于屏蔽舱舱壁，实现屏蔽内外低频模拟信号、时钟信号、视频信号互通，同时阻断射频信号经由同轴线缆传导穿透屏蔽壳体，避免屏蔽腔内部射频能量通过开孔向外泄漏，广泛应用于音视频设备、示波器信号接入、工业控制、无线产品射频及 EMC 测试系统。

参数汇总表

参数分类	参数项	技术指标
基础物料信息	成品 BOM 料号	W05-000533
基础物料信息	3D 模型调取料号	H090001974
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	50V 5A
EE 电气参数	传输速度	NA（低频模拟同轴信号）
结构参数	接口形式 / 数量	BNC 母头 / 4 ports
	整机外形尺寸	120mm90mm60mm
	安装孔规格	8-Φ4.4 通孔

典型应用场景

✅ 示波器、信号发生器测试线缆屏蔽舱

✅ 穿墙接入音视频设备、监控产品射频与

✅ EMC 屏蔽测试多路基准时钟、模拟控制信号隔离传输

✅ 700MHz~12GHz 无线电子产品自动化测试工装

✅ 电波暗室多通道低频信号屏蔽布线系统

选型提示

本产品为 BNC 信号滤波连接器；支持 1/2/4 通道规格定制，也可将 BNC 接口搭配 XLR、RJ45、DC 电源、USB 等接口，集成为多信号复合型滤波连接器。
