产品概述

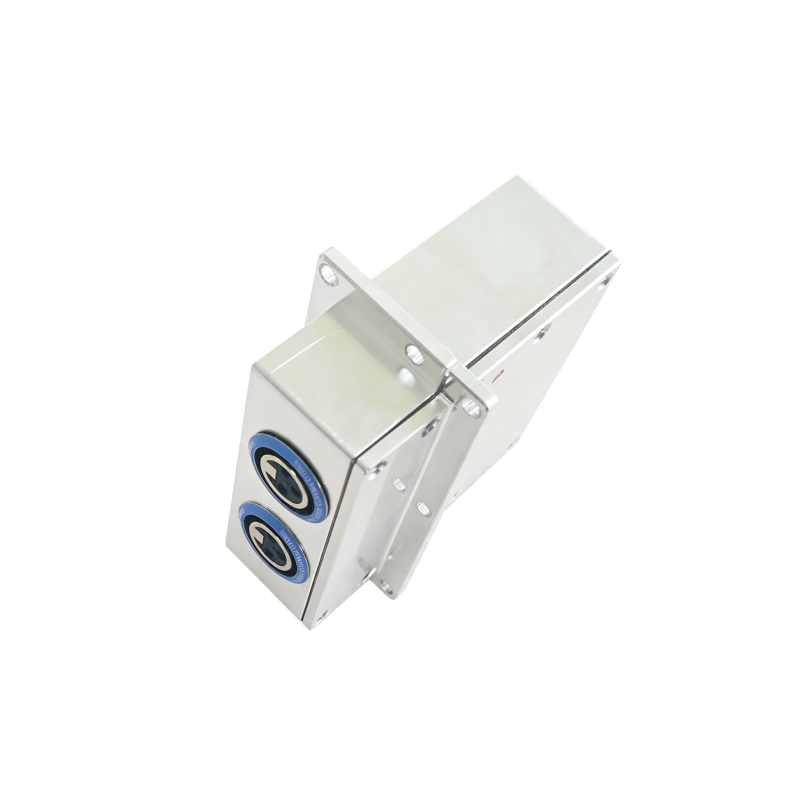

本款双通道 XLR 音频滤波连接器属于屏蔽舱专用音频信号穿墙组件，搭载 2 路标准 XLR 卡侬母头接口，采用全密闭铝合金机加工屏蔽腔体。产品安装于屏蔽箱、电波暗室舱壁，实现屏蔽腔内外平衡音频信号互通，同时抑制射频干扰沿音频线缆传导穿透屏蔽壳体，阻挡舱内无线射频信号通过开孔向外泄露，适用于音响设备、蓝牙耳机、麦克风等音频类产品射频测试、声学 + EMC 联合测试场景。

参数表

参数分类	参数项	技术指标
RF 射频参数	工作频段	700MHz ~ 12GHz
RF 射频参数	隔离度	＞70dB
EE 电气参数	额定电气规格	50V 5A
EE 电气参数	传输速度	NA（模拟音频信号）
结构参数	接口形式 / 数量	XLR 卡侬母头 / 2 ports
	整机外形尺寸	120mm90mm60mm
	安装孔规格	8-Φ4.4 通孔

典型应用场景

✅ 蓝牙耳机、音箱、麦克风屏蔽箱音频信号穿墙测试

✅ 声学测试与射频 EMC 联合测试系统

✅ 700MHz~12GHz 音频类无线产品自动化测试工装

✅ 专业音频设备射频干扰、杂散辐射测试平台

✅ 电波暗室音频信号隔离布线方案

选型提示

本产品属于音频滤波连接器系列；可提供单通道、多通道 XLR 滤波连接器定制，也可将 XLR 音频接口搭配 DC、RJ45、USB 等接口，整合为多信号一体化组合式滤波连接器。
