产品概述

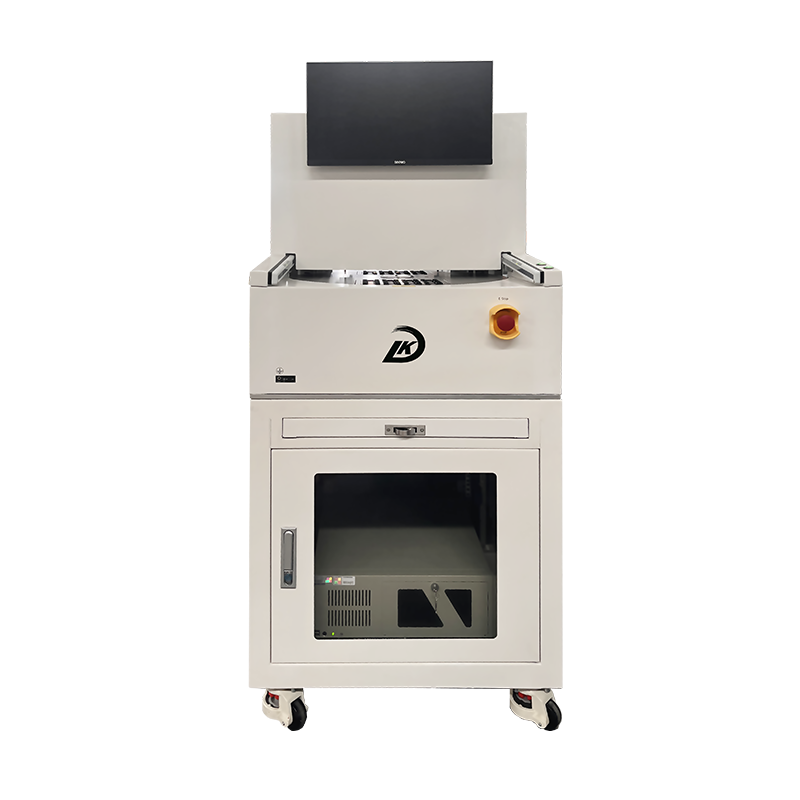

FCT（Functional Circuit Test）功能测试设备，面向组装完成的 PCBA 电路板，给被测产品（DUT）上电，采集各测试点位电压、电流信号，模拟产品实际工作工况，验证电路板各项功能是否符合设计标准。设备可有效识别元器件功能失效、程序异常、接口故障、供电异常等制造缺陷，评估产品运行可靠性，是 SMT 产线后端、成品组装前关键的功能检测工位，常与 ICT 测试设备搭配使用。

参数指标

项目	规格参数
设备外形尺寸	700mm(L) × 800mm(W) × 1740mm(H)
电压测试点数	324 点（32×12）
支持操作系统	Windows 10
电源规格	120–240V AC，50Hz–60Hz
夹具形式	电机 + 气动复合型夹具
测试信号范围	电流、电压、GPIO 使能控制
电机负载能力	允许轴向载荷：3500N
标准工作气压	4~6 Kg/cm²
工作环境条件	温度：0℃ ~ 40℃；湿度：20%~80%（无凝露）
可选配置	多路信号扩展模块、通讯采集模块、自动扫码模块等

测试功能

✅ 电气参数采集：各节点电压、电流实时测量，捕捉供电异常、负载异常

✅ 端口信号检测：GPIO 端口使能控制、信号交互验证

✅ 整机工况模拟：模拟产品真实运行环境，验证程序、外设接口联动功能

✅ 不良自动判定：系统预设标准阈值，自动区分良品 / 不良品，记录故障点位

✅ 数据留存追溯：测试日志存储，支持对接产线 MES 系统

定制说明

设备主机标准化框架，载具、探针模组、测试程序根据客户 PCB 图纸一对一开发；支持提供方案评估、试样调试、产线对接调试服务。
