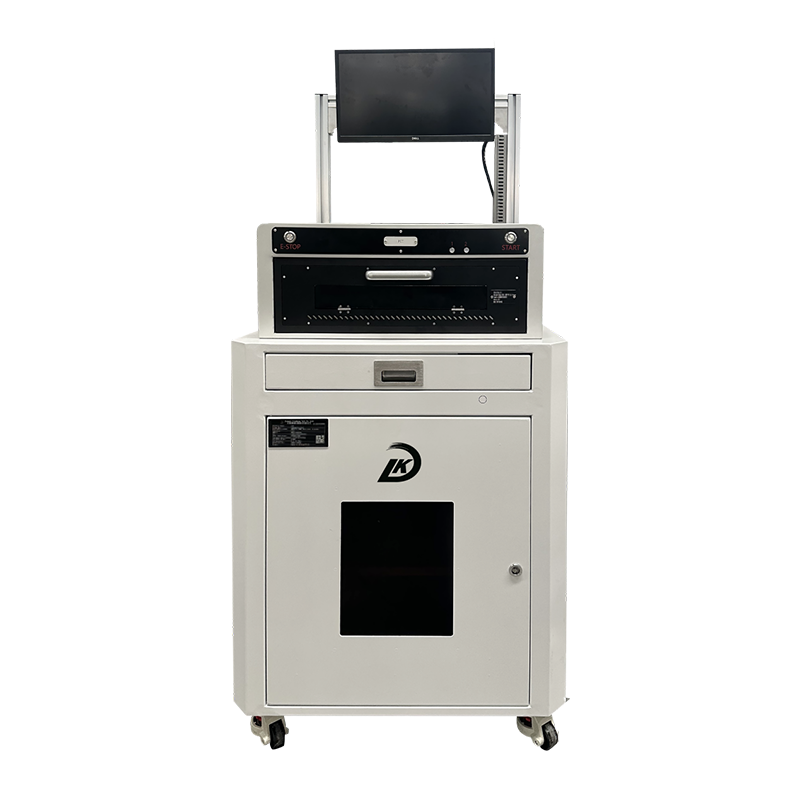

产品概述

FCT 功能测试设备面向完成贴片组装后的 PCBA 成品，模拟产品真实工作工况，开展全维度电气性能验证。设备可实现高低压供电、功耗采集、按键、显示、声光等人机交互测试；校验 UART、USB、蓝牙、WiFi 等有线 / 无线通讯接口；模拟温湿度、电压等传感器输入信号，检测 AD/DA 模数转换、功率驱动带载能力，同时验证过压、过流等保护电路有效性，精准识别功能异常、通讯失效、驱动故障等缺陷，是电子产线后端品质管控核心设备。

参数指标

项目	规格参数
外形尺寸	800mm (长) × 600mm (宽) × 1750mm (高)
测试点数	最高可扩展至 256 点
操作系统	Windows XP / WIN7 / WIN8 / WIN10
电源规格	200V–240V AC，50Hz–60Hz 单相；可选 100–120V 版本
夹具形式	半自动翻盖气动夹具
测试信号范围	电流、电压、频率、PWM、延迟、GPIO 使能控制
最大被测产品尺寸	350mm × 200mm
气动压力	60Kg / 6Bar
标准工作气压	4–6 Kg/cm²
使用环境	温度：0℃~40℃；湿度：20%~80%（无凝露）
可选配置	各类信号扩展模块、扫码模块、数据上传组件

测试功能

✅ 供电与功耗测试：高低压供电模拟，静态 / 动态功耗测量

✅ 人机交互检测：按键、显示屏、声光提示功能校验

✅ 通讯接口测试：UART、USB、蓝牙、WiFi 等有线 & 无线通讯验证

✅ 信号采集与输出：模拟各类传感器信号，测试 AD/DA 转换性能

✅ 驱动负载测试：功率输出、带载能力检测

✅ 保护电路验证：过压、过流等异常工况下保护功能可靠性测试

✅ 通用电气测量：电流、电压、频率、PWM 波形、信号延迟、GPIO 端口控制

定制说明

设备主机标准化量产，载具、探针模组、测试程序依据客户 PCB 图纸一对一开发；可提供方案评估、试样调试、产线对接技术支持。
