产品概述

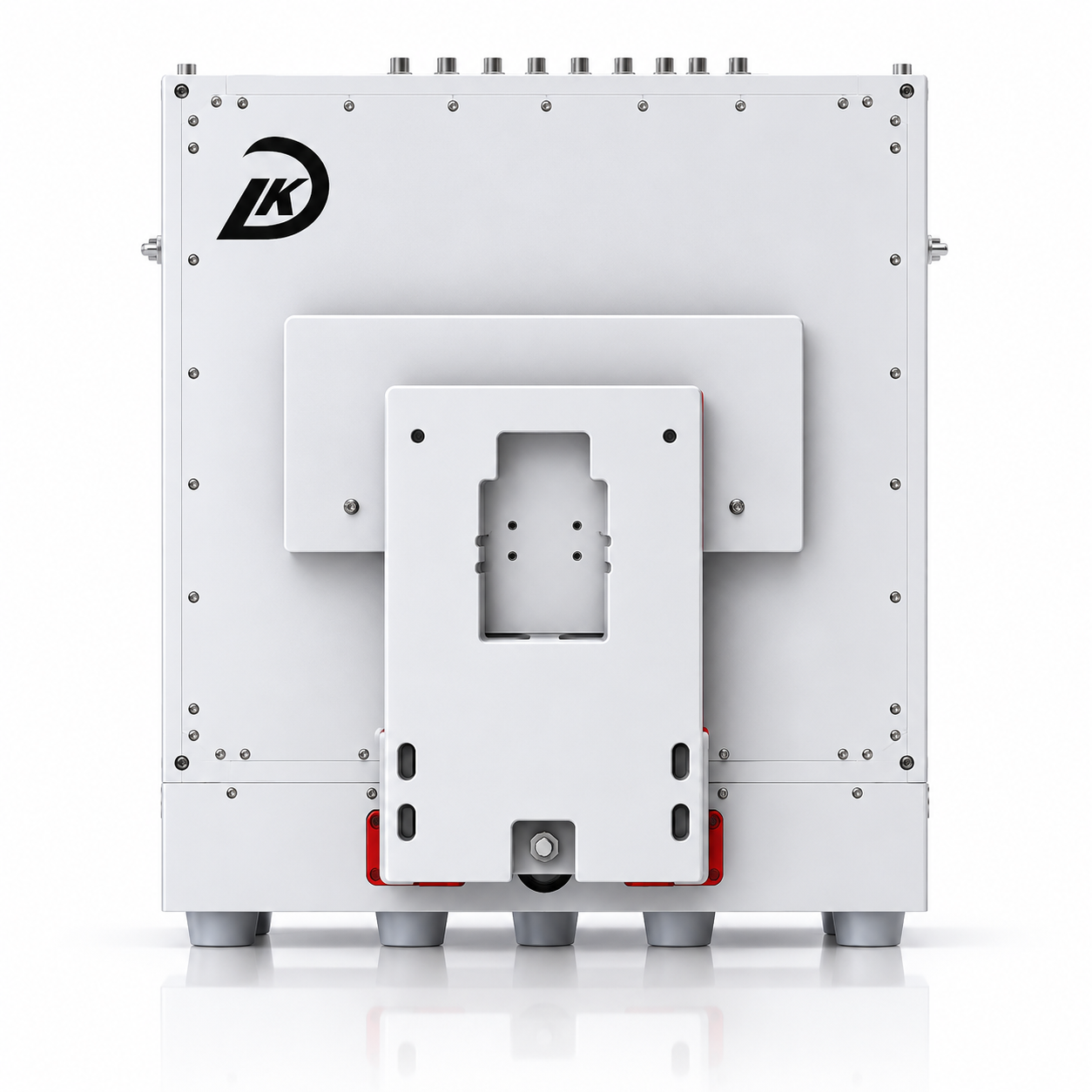

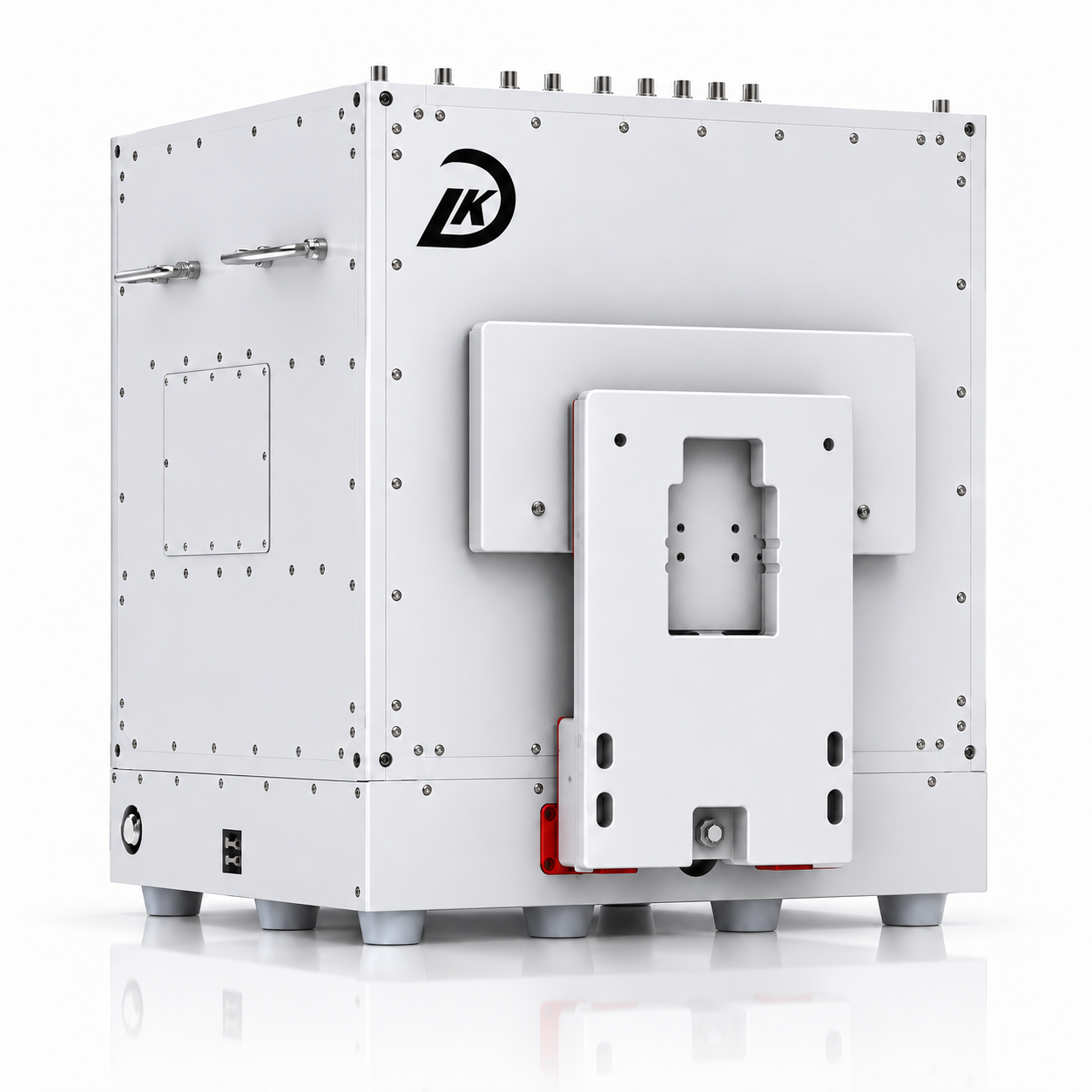

LK-7201A 屏蔽盒是一款中小型 OTA 辐射测试专用屏蔽箱体，适配各类无线终端、通信模组天线 OTA 性能检测。腔体尺寸紧凑适中，屏蔽效能≥70dB，工作频段覆盖 700MHz~6GHz。支持手动、气动两种门体结构可选，兼顾实验室研发测试与自动化产线批量检测。内部充足空间可容纳待测产品、小型测试转台、测试天线与定位治具，为 TRP、TIS、天线方向图等辐射测试提供纯净、稳定的电磁隔离环境。

参数表

参数分类	参数项	技术指标
基础物料信息	产品型号	LK-7201A 屏蔽盒
RF 射频屏蔽参数	有效屏蔽频段	700MHz ~ 6GHz
RF 射频屏蔽参数	屏蔽效能	＞70dB
结构尺寸参数	内部腔体尺寸	420(W) × 420(D) × 420(H) mm
结构尺寸参数	整机外形尺寸	510(W) × 580(D) × 600(H) mm
功能配置	适用测试类型	OTA 天线辐射测试
功能配置	箱体开合方式	手动 / 气动（可选）
标配接口清单	标准内置连接器	N-SMA连接器×16个、USB 连接器×1个、RS232连接器×1个
扩展能力	接口拓展	可定制增加 DC 电源、RJ45、音频、Type-C等滤波穿墙接口

应用场景

✅蓝牙 / WiFi 模组、智能手表、耳机、摄像头 TRP/TIS OTA 辐射测试

✅IoT 智能家居模块、小型无线通信终端天线性能研发与产线终检

✅2.4G/5GHz 双频无线产品辐射功率、接收灵敏度测试

✅中小型设备天线方向图、天线匹配方案对比验证

✅实验室研发测试 + 自动化流水线批量 OTA 检测两用场景

选型提示

LK-7201A 为中小型 OTA 测试屏蔽盒（420 立方内腔，16 路射频接口，手动 / 气动可选）同系列 OTA 型号对比参考：

LK-7201A：内腔 420mm，16 路 N-SMA，尺寸紧凑，中小型产品 OTA 首选。
