产品概述
设备频率覆盖范围 50kHz～6.3GHz，具备完备的矢量网络分析能力。支持测量 S11、S21、S12、电压驻波比（VSWR）、相位 等核心射频参数，可完成无源器件、射频模组、天线等被测件（DUT）的射频特性表征。整机功能、测试指标可对标行业主流仪器厂商 R&S、Keysight 同类方案。
| 序号 | 描述 | 指标 | 备注 |
|---|---|---|---|
| 1 | 频率范围 | 50kHz~6.3GHz | — |
| 2 | 动态范围 | >70dB | f＜3GHz |
| >50dB | f≥3GHz | ||
| 3 | S11 系统噪声 | ＜-50dB | f＜3GHz |
| ＜-40dB | f≥3GHz | ||
| 4 | 频率稳定度 | ＜0.5ppm | 0℃–50℃ |
| 5 | 扫描速度 | >550 points/s (Binary channels) | Avg=1 |
| 6 | 扫描速度 | >800 points/s (Binary channels) | Avg=1 |

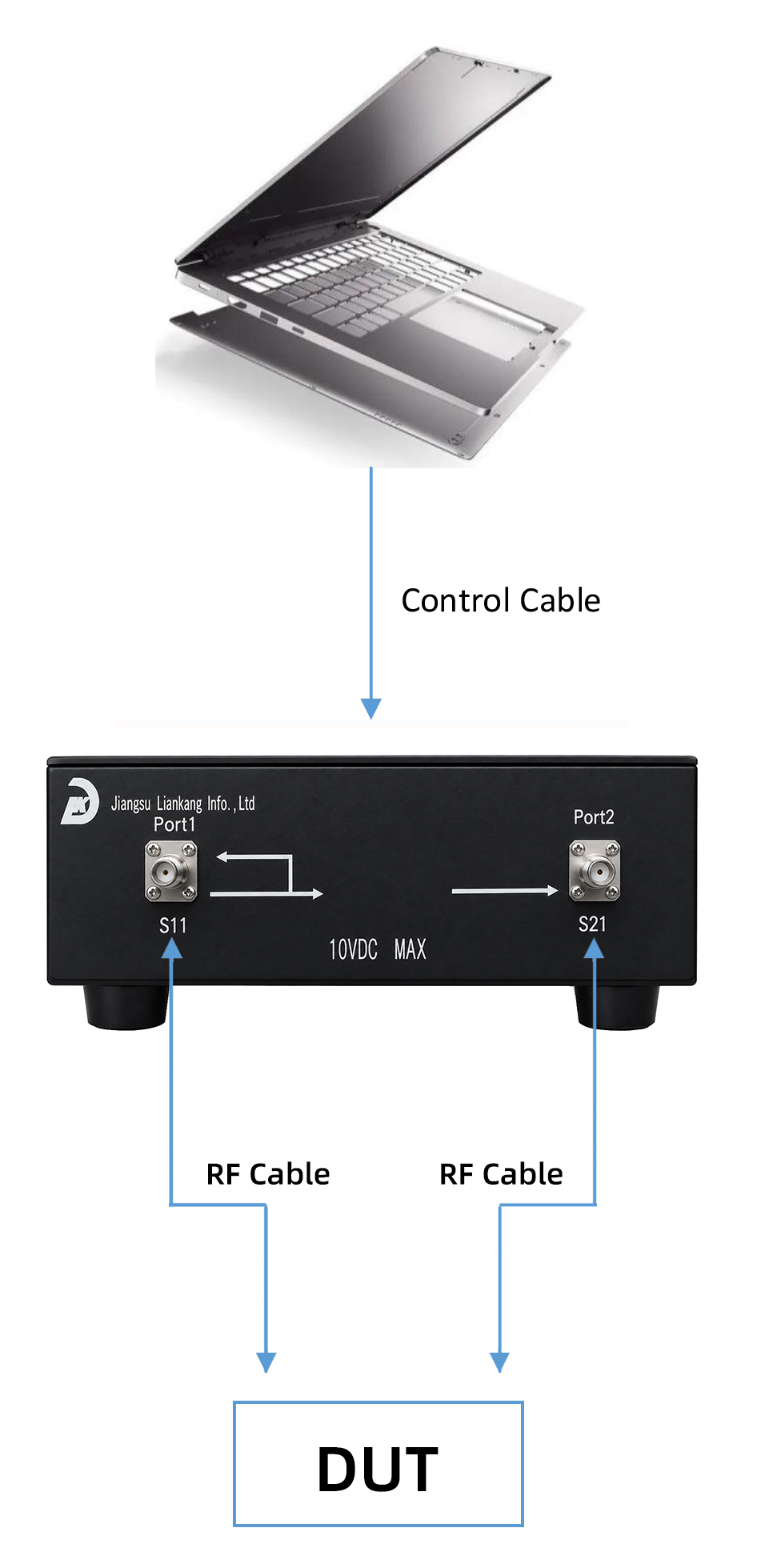

上位控制电脑通过控制线与矢量网络分析仪建立通信；仪器 Port1、Port2 射频端口经由射频线缆连接被测器件 DUT，搭建标准双端口射频测试链路。配套专业上位测试软件，图形化界面直观展示幅度曲线、相位曲线、史密斯圆图等测量结果，操作便捷。
测试仪连接框图
测试仪界面
