在射频测试中，测试仪器往往最容易受到关注。频谱仪、网络分析仪、信号源、综测仪等设备决定了系统能够测什么，然而真正进入研发验证、生产测试和批量测试阶段后，仅有仪器还不够。测试信号如何稳定接入被测件？不同样品之间如何保证连接状态一致？怎样减少人工操作、线缆和连接器对测试结果的影响？进入批量测试后，又如何兼顾测试效率与重复性？这些问题，都与射频测试治具有直接关系。射频测试治具并不只是用于固定产品，而是连接DUT与测试系统的重要环节。它需要同时解决稳定连接、测试一致性、射频链路误差以及自动化测试等问题。

RF Fixture射频测试治具的核心测试痛点

01、射频测试治具解决的核心问题：

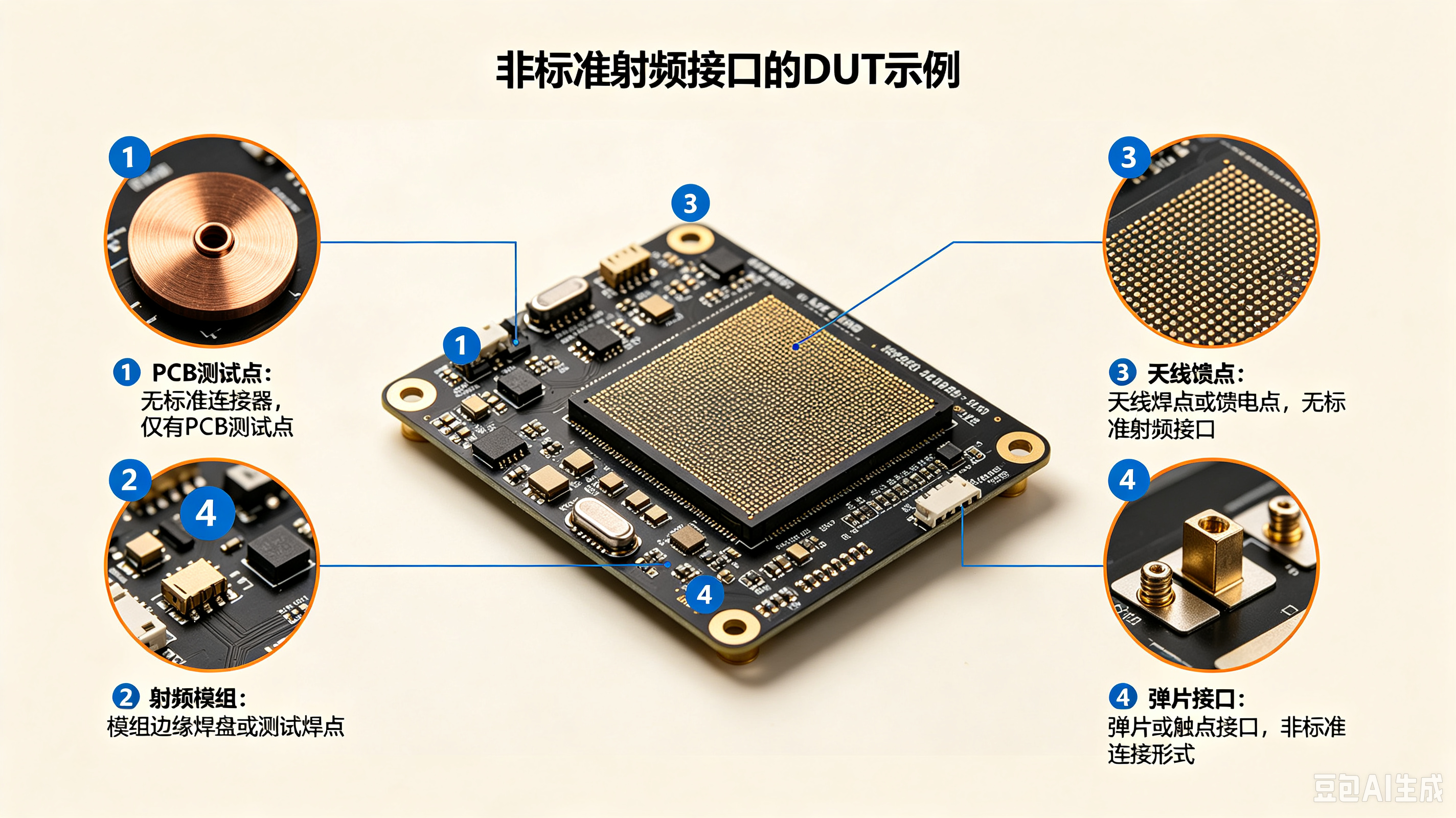

连接一致性很多射频测试对象并没有标准射频接口，例如PCB测试点、射频模组、天线馈点及弹片接口等，无法直接连接测试仪器。

射频测试治具通过定位、限位、射频探针及专用接口，在仪器与DUT之间建立稳定、可重复的射频连接。其核心不仅是固定产品，更是将连接过程标准化，减少人工操作差异，为后续射频测试提供一致的连接基础。

02、减少连接环节对测试结果的影响

从连接到测试：射频测试治具到底解决了什么问题？

射频测试治具不仅要“接得稳”，还要尽量减少自身对测试结果的影响。通过保持50Ω阻抗连续、减少转接与过长传输路径，并控制插入损耗、回波损耗、驻波和端口隔离度，可降低连接链路带来的测试波动。对于高精度测试，还可结合校准、损耗补偿或去嵌进一步减小误差。

03、提高测试重复性和一致性

射频测试治具通过固定DUT位置、统一接触压力和规范连接方式，使每次测试条件尽可能保持一致，减少人工装夹带来的数据波动，提高测试重复性与结果可比性。

04、提升批量测试效率

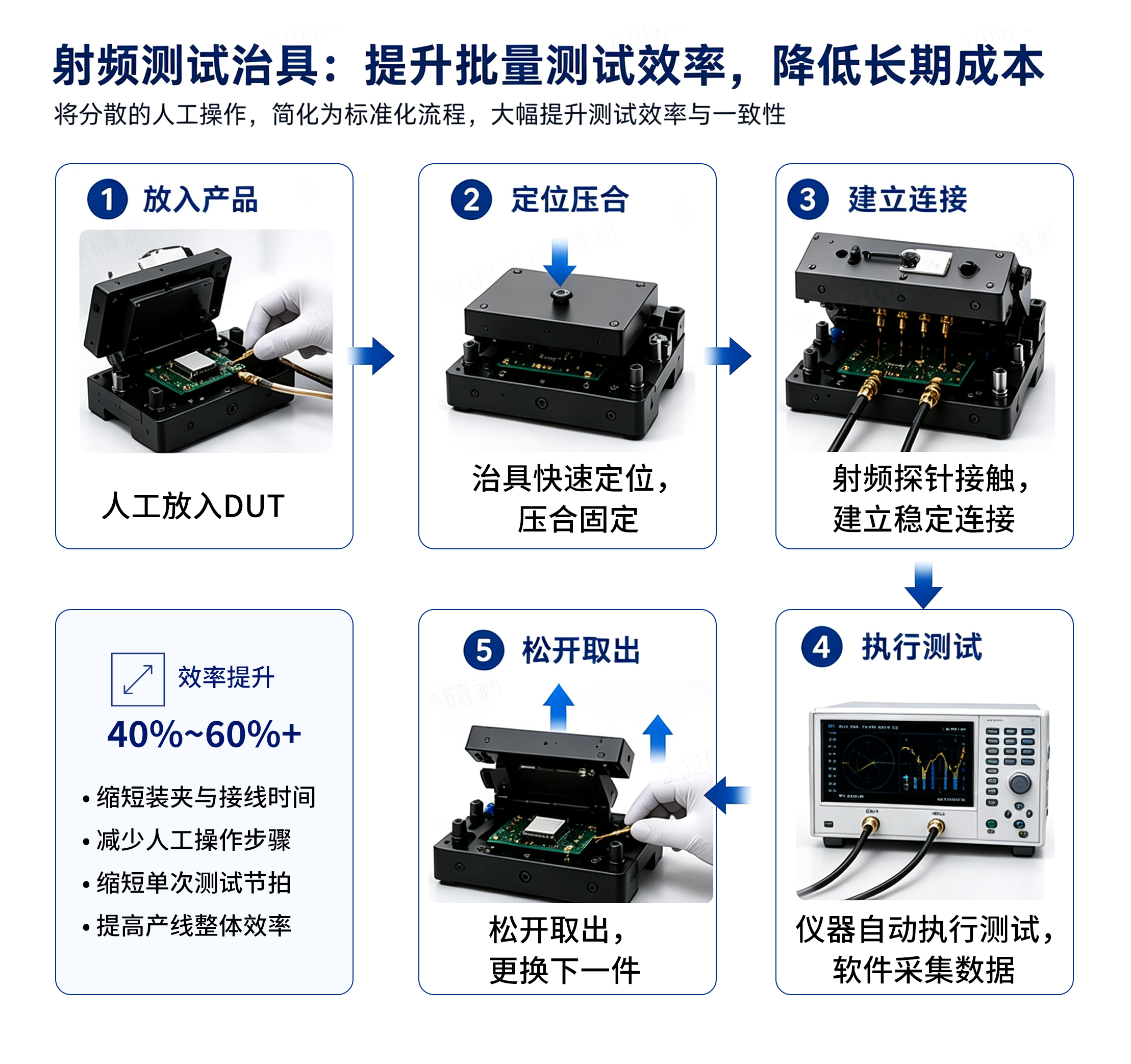

进入批量生产后，测试效率往往不只取决于仪器速度，还取决于产品装夹和连接效率。射频测试治具可以将原本分散的人工操作简化为：

射频测试治具通过固定定位、快速装夹及可更换探针结构，减少反复接线与拆装时间，缩短测试节拍。同时降低DUT接口磨损，将易损部件集中在治具端，便于维护与更换。射频测试治具设计的核心考量不同产品在结构尺寸、接口形式、测试频段和测试流程上存在差异，因此射频测试治具通常需要结合具体DUT和应用场景进行针对性设计。

射频性能根据测试频率合理选择连接器、线缆及内部传输结构，尽量保持阻抗连续，并关注插入损耗、回波损耗、驻波及端口隔离度等指标。

接口与定位方式针对SMA接口、PCB测试点、射频模组、天线馈点、弹片等不同结构，需要设计相应的定位、限位和射频接触方式，保证每次装夹后的连接状态尽可能一致。

重复性与寿命批量测试中需要保证重复定位精度、装夹效率以及探针、连接器等易损部件的维护和更换便利性。

自动化兼容性如果后续需要接入自动化测试系统，还应提前考虑气动或电动控制、状态检测、多端口切换以及软件联动等需求。

> 联康信息｜射频测试治具定制

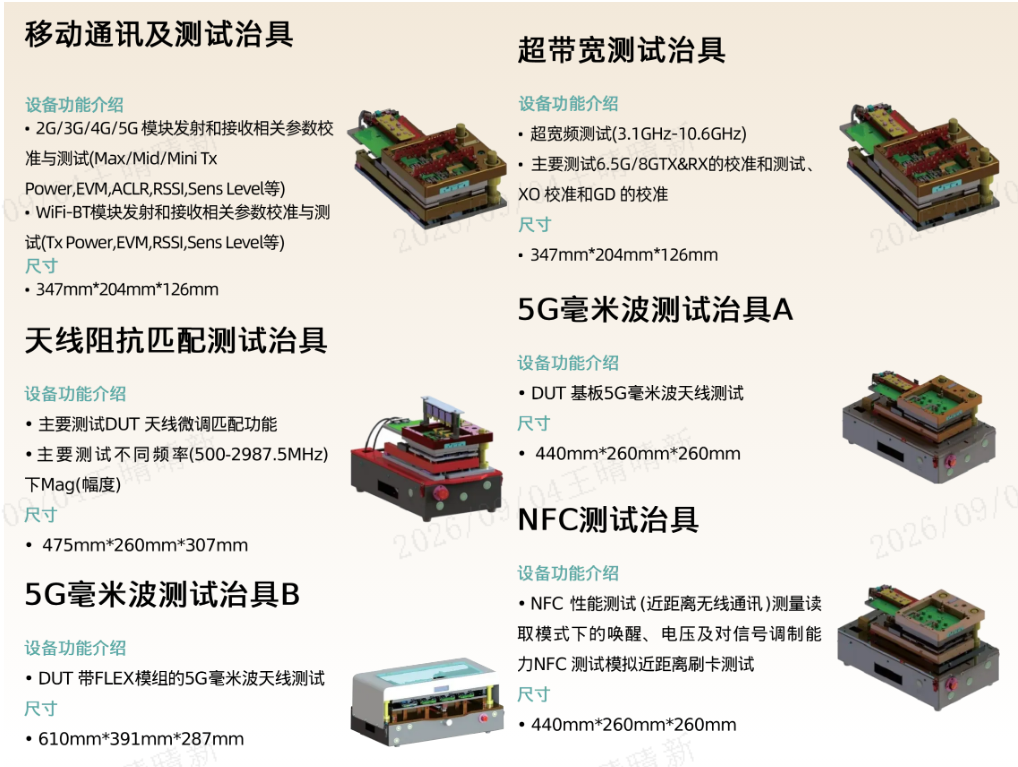

针对不同产品在结构、接口及测试流程上的差异，联康信息可提供射频测试治具定制服务，结合具体DUT、测试频段及应用场景，对定位结构、射频连接、探针方案、装夹方式及自动化接口等进行针对性设计。

针对PCB射频测试点、射频模组、天线馈点、弹片接口及其他非标准射频接口，联康信息可根据实际测试需求进行治具方案设计，并结合研发验证、批量生产或自动化测试等不同场景进行配置。如果现有测试过程中存在连接不稳定、重复测试数据波动、人工装夹效率低，或需要进一步接入自动化测试系统等问题，也可以从射频测试治具这一环节入手，对测试连接方案进行优化。
